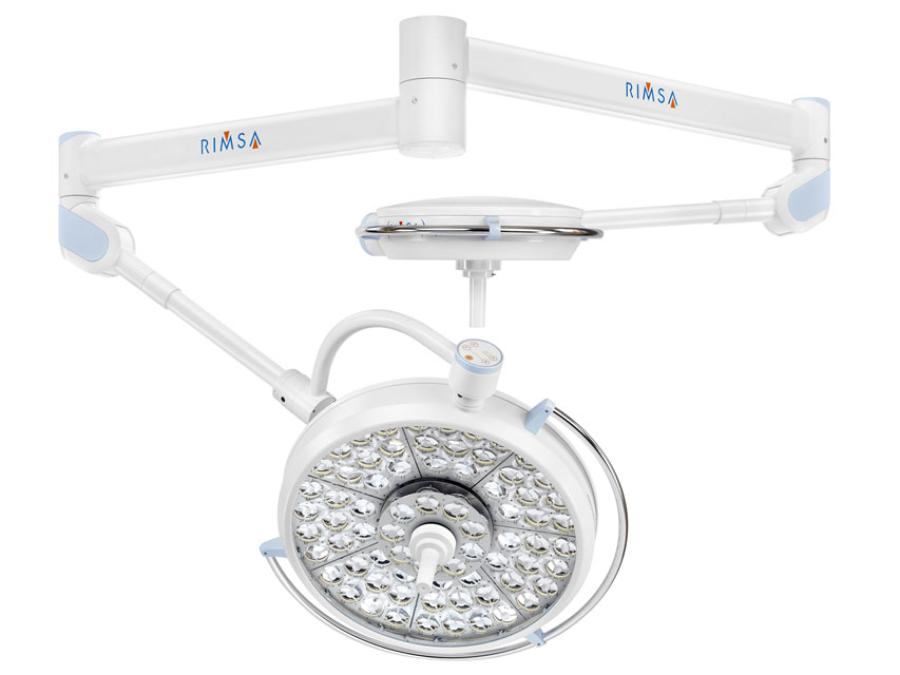

Pentaled 63N è un'apparecchiatura ad altissima tecnologia progettata per garantire eccellenti prestazioni. Essa è composta da 72 riflettori ellittici suddivisi in 8 moduli da 9 LED ciascuno. La focalizzazione dei moduli avviene meccanicamente ruotando l' impugnatura. La molteplicità delle sorgenti luminose e il sistema di luce riflessa permettono di ottenere l' effetto scialitico, per una illuminazione tridimensionale e senza ombre.
Uso confortevole Grazie al principio di luce indiretta, la lampada orientata in differenti posizioni non abbaglia il chirurgo e gli assistenti. La dimensione del campo illuminato si regola meccanicamente con impugnatura in relazione alla tipologia di luce che la specialità chirurgica richiede.
Caratteristiche di illuminazione superiori I comandi posti sulla tastiera a membrana attivano le funzioni di: • selezione della temperatura di colore 5.000° K e 4.500° K • regolazione dell' intensità luminosa fino a 160 Klx • acceso/spento • endoled con selezione colore (luce di supporto per operazioni in endoscopia) La temperatura di colore solare a 5.000° K stimola la concentrazione del chirurgo, non affatica la vista, riproduce fedelmente il colore dei tessuti e aumenta la definizione dei contorni.

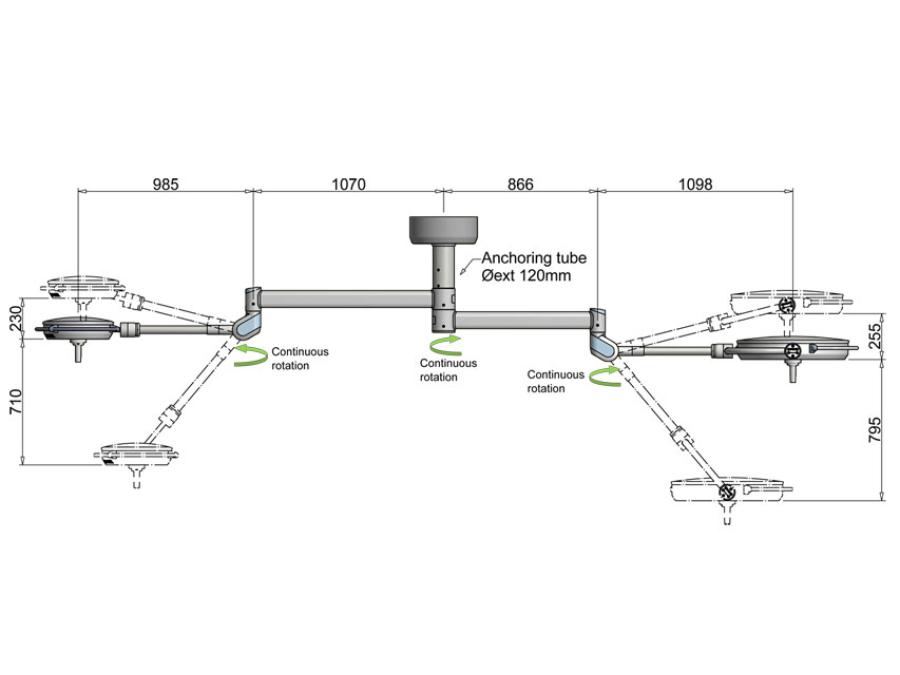

Performance affidabili e durature La progettazione modulare della scheda elettronica di alimentazione dei LED garantisce continuità di luce anche nel remoto caso di guasto ad un LED. La luce è protetta da uno schermo diffusore in vetro temperato, la rotazione è a 360° senza fermi sia sull' asse centrale sia su quello laterale, con piste a contatti striscianti per la trasmissione della corrente.
Facile manovrabilità Le dimensioni ridotte e il riflettore garantiscono un' alta manovrabilità e stabilità . Rotazione morbida a 360° . L' estrema leggerezza della struttura, la barra trattata in alluminio sulla parte frontale della cupola, la parabola ultra-sottile (solo 13 cm) permettono movimenti semplici.
Gruppo batteria, camera TVCC, braccio porta-monitor su richiesta Ogni lampada può essere fornita con un gruppo batterie di emergenza con carica-batterie automatico (ore di autonomia: 2,5 (49200, 2,5 (49201), 2 (49202), camera TVCC o braccio porta monitor.
Certificazione completa In conformità con le direttive europee 93/42/EEC e 2007/47/EC Classe I - marcatura CE dispositivo medico. Fabbricato in Italia.
CARATTERISTICHE TECNICHE
Prestazioni: • Intensità luminosa a 1 m di distanza (Ec): 160 klx • Temperatura di colore: doppia selezione 4500/5000 ° K • Indice di resa cromatica (CRI): 96 Ra • Diametro del campo luminoso: 21-42 cm (63N) / 18-30 cm (30N) • Energia totale irradiata Ee quando l' illuminazione raggiunge livello max: W/m2 543 • Numero di Led: 72 (63N) / 30 (30N) • Regolazione messa a fuoco e diametro campo luminoso: manual • Profondità d' illuminamento IEC 60601-2-41 (L1+L2) al 60%: 46 cm (63N) / 55 cm (30N) • Profondità d' illuminamento IEC 60601-2-41 (L1+L2) al 20%: 108 cm (63N) / 115 cm (30N) • Controllo intensità luminosa: 25-100 % • Endo LED intensità luminosa min-max: 5-20 klx (63N) / 9-25 klx (30N)
Dati elettrici: • Tensione alternata primaria (V ca): 100-240V • Tensione continua secondaria (V cc): 24V • Assorbimento elettrico: 145 VA (63N) / 70 VA (30N) • Frequenza: 50/60 Hz • Durata LED: 50.000 h
Dati generali: • Colore: 9003 RAL • Altezza minima della sala (standard): 260 cm (63N) / 280 cm (30N) • Diametro esterno del riflettore: 63 cm (63N) / 40 cm (30N) • Superficie di emissione della luce: 1710 cm2 (63N) / 712 cm2 (30N) • Peso: 45 kg (63N) / 35 Kg (30N)
